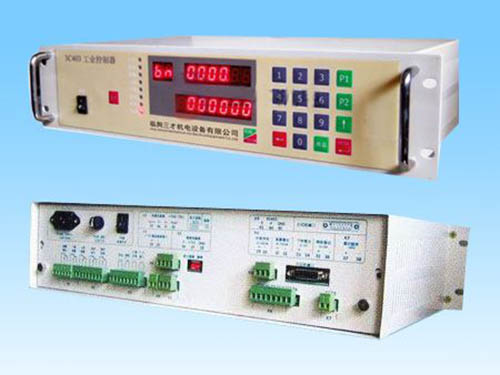

3C403称重控制仪表

设备简介:

　　微控仪表3U403仪表。具有多种语言的人机对话功能，可与上位机通讯;具有打印机接口。可实现键盘设定、上位机给定、外部起停、故障报警、数据掉电保护等多项功能。该仪表软件功能完备:自动除皮、自动标定、带有自检测系统,具有较强的抗干扰能力。

系统性能:

　　1、专用工业级控制芯片，系统稳定、运行可靠。
　　2、密码保护功能，有效保护运行数据，重要参数防止随意修改。
　　3、美国进口专用芯片组装（CPLD），超大规模集成电路。
　　4、环境温度：0℃∽45℃。
　　5、计量精度：优于0.05%。
　　6、显示/键盘：14位LED，18键平面键盘，单LED工作状态指示。
　　7、模拟量和开关的输入、输出全光电隔离。
　　8、多路模拟量和开关量输入、输出 。
　　9、外部开关量启动、停机、计量开始。
　　10、0∽10mA,0∽20mA或4∽20mA外部流量设定输入（全隔离输入）。
　　11、0∽10mA,0∽20mA或4∽20mA当前瞬时流量输出（全隔离输出）。
　　12、吨脉冲计数输出（全隔离输出 ）。
　　13、触点输出：报警、运行、上电备妥。
　　14、开关量输入：启动（常开）、停机（常闭）、计量开始（常开）。
　　15、可选配打印机打印报表。

技术指标：

　　1、供电电源：AH220V±10％，50HZ/60HZ。
　　2、下料控制输出：DC　0∽5V和继电器输出。
　　3、荷重传感器接口：供电：DC10V/120mA 输入：0∽60mV。
　　4、速度传感器接口（脉冲）：供电：DC15V/150mA 输入脉冲：0-2000
　　5、速度传感器接口（电压）：输入：0-10V
　　6、速度传感器脉冲、电压输入自动切换，同时输入时脉冲输入有效。
　　7、外部流量设定输入（全隔离输入）：0∽10mA,0∽20mA或4∽20mA。
　　8、当前瞬时流量输出（全隔离输出）：0∽10mA,0∽20mA或4∽20mA。
　　9、吨脉冲计数输出（全隔离输出）：NPN、1HZ、宽800mS,DH24V、100mA。
　　10、触点输出：机械触点，36V、1A。
　　11、RS485通迅距离：1200m。

输入信号：
　　（1）外部启 / 停（要求无源）。
　　（2）取消故障（要求无源）。
　　（3）流量给定（ 0/4 ～ 20 mA，全隔离 ）。
输出信号：
　　（1）无故障（备妥，无源）。
　　（2）流量上限报警（无源）。
　　（3）流量下限报警（无源）。
　　（4）偏差报警（无源）。
　　（5）驱动启 / 停状态（无源）。
　　（6）累计量脉冲输出（+24v ，脉宽0～1000ms可调）；
　　（7）瞬时流量（ 0/4 ～ 20 mA，全隔离 ）。
　　（8）输出触点容量：230V，8A。
